Wie schließe ich ein 5.1 System am Receiver an?

UFC-Fighter · 18.01.2009, 11:23

Dazu hätte ich auch noch eine Frage^^ (Ihr seht ich kenn mich in diesem Gebiet nicht besonders gut aus, aber ihr seit echt ne super Hilfe.)
Wird die PS3 auch an den Verstärker angeschlossen? Und wie wird der Sat. Receiver am AV-Receiver angeschlossen, über HDMI? Weil wenn ja, dann könnte ich den Sat. Receiver nicht mehr übers HDMI Kabel am Fernseher anschließen.

Anzeige

Schau dir mal diesen Bereich an. Dort ist für jeden was dabei!

iHook · 18.01.2009, 11:36

LittleBigGamer

Dazu hätte ich auch noch eine Frage^^ (Ihr seht ich kenn mich in diesem Gebiet nicht besonders gut aus, aber ihr seit echt ne super Hilfe.)
Wird die PS3 auch an den Verstärker angeschlossen? Und wie wird der Sat. Receiver am AV-Receiver angeschlossen, über HDMI? Weil wenn ja, dann könnte ich den Sat. Receiver nicht mehr übers HDMI Kabel am Fernseher anschließen.

Also, bei den (AV)-Receivern dieser Preisklasse wird NICHTs per HDMI angeschlossen, die (AV)-Receiver die Ton von HDMI "abgreifen" können, sind deutlich teurer!

Du schließt die PS3 mit einem optischen Toslink-Kabel an! Deinen (Sat) Receiver ebenfalls.

LG

UFC-Fighter · 18.01.2009, 13:54

Und wofür sind dann die ganzen HDMI Ein- und Ausgänge?

EDIT: Habe mich jetzt für den Onkyo TX-SR506 entschieden. Wie findet ihr diesen Reveiver?
http://www.guenstiger.de/gt/main.asp?produkt=734366

UFC-Fighter · 19.01.2009, 13:00

Warte auf eure Antwort. Will den Receiver erst kaufen, wenn ich eure Meinung dazu gehört habe.

EDIT: Was sagt ihr zu den Anschlüssen?
http://www.wgo-service.de/images/pro...0415300965.jpg

Oxymoxl · 19.01.2009, 13:36

Würde sagen, dass du mit dem sicher nichts verkehrt machst. Eingänge sollten reichen

UFC-Fighter · 19.01.2009, 13:37

Okay, dann wird der jetzt gekauft:-) Danke für eure Hilfe!

Oxymoxl · 19.01.2009, 13:45

Gern geschehen. Kannst ja dann mal deine Erfahrungen mit dem Receiver posten... Viel Spaß damit!

Blob · 19.01.2009, 14:46

Viel Spaß mit dem Onkyo! Die Kundenrezis lesen sich gut und ein Käufer hat ihn ebenfalls mit einem Teufel LS-Set in Betrieb. Ich denke, du wirst den Kauf nicht bereuen. Wie Oxymoxl schon geschrieben hat, melde dich doch noch mal, wenn du ihn eine Weile in Betrieb hast. Ein Feedback kommt immer gut. Sollten Fragen auftauchen, dann fragen. Ich habe den etwas größeren Bruder deines Modells (TX-SR875) und wenn man helfen kann, versucht man zu helfen...oder so...

Blob

UFC-Fighter · 21.01.2009, 12:48

So, der AV-Receiver ist soeben bei mir eingetroffen. Weiß aber nicht wie ich alles anschließen muss. Wird der Fernseher am AV- oder am Sat. Receiver angeschlossen? Und wie schließe ich meinen Sat. Receiver am AV-Receiver an? Und den Subwoofer soll man ja übers Cinchkabel am AV-Receiver anschließen aber ich habe nur ein Kabel mit + und - und auf dem Bild ist nur ein einzelnes Kabel zu sehen. Ich habe einfach wenig Ahnung davon. Habe es mir ein bisschen einfacher vorgestellt muss ich zugeben.

Oxymoxl · 21.01.2009, 12:57

Den Sat-Receiver verbindest du normal mit dem TV um ein Bild zu erhalten und (z.B per optischem Kabel) mit dem AV Receiver um dort den Ton zu haben.
Für den Subwoofer gibt es verschiedene Chinch Kabel. Das von dir beschriebene ist wohl ein Mono-Chinch kabel, was heißt, dass es an beiden Enden nur einen Stecker hat. Nun musst du nachschauen (Anleitung oder evtl direkt am Gerät..) welcher Eingang am Sub der Mono Eingang ist. Dann musst du das Kabel am Sub-Ausgang deines Receivers und am Mono-Eingang deines Subs anstecken.
Es gäbe auch noch Y-Chinch kabel. Die haben dann einen Stecker für den Receiver und zwei für den Sub, deshalb die 2 Eingänge.

UFC-Fighter · 21.01.2009, 13:34

Oxymoxl

Das von dir beschriebene ist wohl ein Mono-Chinch kabel, was heißt, dass es an beiden Enden nur einen Stecker hat.

Nein, es hat an beiden Enden 2 Stecker ( ein roten, ein weißen )

Und dieses optische Kabel muss ich mir also noch extra zulegen?
Ich versteh auch nicht wirklich wie das mit den Lautsprecherkabel klappen soll. Man kann die irgendwie gar nicht richtig befestigen, egal wie ich am Anschluss beim AV-Receiver drehe.

Oxymoxl · 21.01.2009, 13:46

Ach so. Dann verbindest du einfach je einen Eingang pro Ende wie beschrieben. Kannst dir ja bei Bedarf mal ein Mono-/bzw Y-Chinchkabel zulegen..

Optische Kable musst du extra kaufen, solange du noch keines hast. Wie willst du die PS3 mit dem receiver verbinden? Optisch oder HDMI?

Zu den Lautsprecherkabeln: An den Enden musst du erst ein kleines Stück von der isolierung entfernen. Danach drehst du die Lautsprecherklemme auf, steckst das Stück ohne Isolierung durch das "Loch" in der Mitte und schraubst die Klemme wieder zu. Das hält dann schon, keine Sorge

UFC-Fighter · 21.01.2009, 14:15

Also wird der Fernseher nur mit dem Sat. und nicht mit dem AV Receiver verbunden?

Zu dem Toslink Kabel, wäre ein solches in Ordnung?
OPTISCHES DIGITAL KABEL / TOSLINK / 1,5m bei eBay.de: Kabel (endet 19.02.09 18:23:49 MEZ)

Die Playstation wollte ich mit dem HDMI Kabel an den AV Receiver anschließen.

Oxymoxl · 21.01.2009, 14:51

Du kannst deinen TV natürlich auch mit dem AV Receiver verbinden und direkt den Ton abgreifen. Aber falls du nur mit deinem Sat-Receiver TV schaust (also nicht zusätzlich noch DVBt oder so), dann reicht es, wenn du den Sat Receiver mit dem AV Receiver verbindest.

So ein Kabel wäre schon in Ordnung. Musst halt schaun, dass die Länge stimmt. Ich persönlich kaufe optische Kabel lieber direkt beim Fachhändler, da sie relativ empfindlich sind..

UFC-Fighter · 21.01.2009, 15:52

Okay, könntest du mir dann noch sagen wo genau ich den Doppelstecker für den Subwoofer und wo den Toslink Kabel reinstecken muss? Ich poste dir dazu die Anschlüsse meines Sat. Receivers & meines AV Receivers.

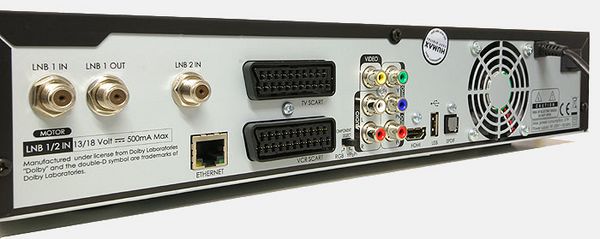

Sat. Receiver
http://www.xmediasat.com/Bilder/big/...320gb-back.jpg

AV Receiver
http://www.tsnversand.de/media/image...back_large.jpg

Oxymoxl · 21.01.2009, 16:02

Ok. Den Toslink steckst du beim Sat an der Buchse an, unter der SPDIF (roter Kreis) steht, an. Am Receiver kommt er links in einen der 2 optischen Eingänge (roter Kreis).

Das Chinch-Kabel für den Sub steckst du am Sub out des Receivers an (türkiser Kreis). Achte darauf, dass du am Sub dann den gleichen Pol ansteckst. Also z.B roter Stecker auf beiden Seiten.

Edit: Sorry. Auf dem ersten Bild fehlt der Kreis

UFC-Fighter · 21.01.2009, 16:09

Ah, okay, super! Und dei dem Chinch-Kabel kann ich dann den anderen Stecker einfach nebenher hängen lassen? Und ist es egal ob ich den roten oder den weißen nehme?

Edit: War auch ohne den Kreis klar was du meinst

Oxymoxl · 21.01.2009, 16:12

Ja, ist egal. Musst nur am Receiver und am Sub den gleichen Stecker nehmen. Solltest vielleicht noch schaun, dass der lose Stecker keinen Kontakt zum Receivergehäuse hat. Also entweder zurückbinden oder mit Tesa abkleben.
Mit der Zeit kaufst du dir ja vielleicht eh mal ein Subwooferkabel( Mono- oder Y-Chinch..).

UFC-Fighter · 21.01.2009, 16:16

Oxymoxl

Mit der Zeit kaufst du dir ja vielleicht eh mal ein Subwooferkabel( Mono- oder Y-Chinch..).

Und welchen Vorteil hat ein solches?

Oxymoxl · 21.01.2009, 16:20

Bei dem Punkt scheiden sich die Geister. Ich finde es auf jeden Fall übertrieben, wenn man ein sehr Teures kauft. Ein günstiges bringt es allemal. Erstens hast du schon mal die passenden Anschlüsse, dann kann man es oft auch noch besser befestigen. Bei einem Y-Chinch hast du zudem eine höhere Eingangsleistung, da der Wiederstand durch die 2 Leitungen kleiner wird.

Der wichtigste Punkt ist allerdings die Abschirmung. Wenn dein normales Chinch-Kabel in der Nähe von anderen Kabeln liegt, was wahrscheinlich der Fall ist, kannst du leicht eine Brummschleife bekommen. Dein Subwoofer brummt dann, mehr oder weniger deutlich, hörbar. Durch ein gut abgeschirmtes Kabel kann man das verhindern..
